液压系统基本回路介绍
液压基本回路是为了实现特定功能，将相关的液压元件组合在一起的典型油路结构。它是液压系统的基础，是液压系统设计和应用的核心组成部分。液压基本回路包括压力控制回路、速度控制回路、方向控制回路和多执行元件回路。下面将对这些回路的功能和分类进行详细介绍。
压力控制回路的主要功能是控制液压系统整体或局部的压力，确保系统的安全与稳定。常见的压力控制回路包括：

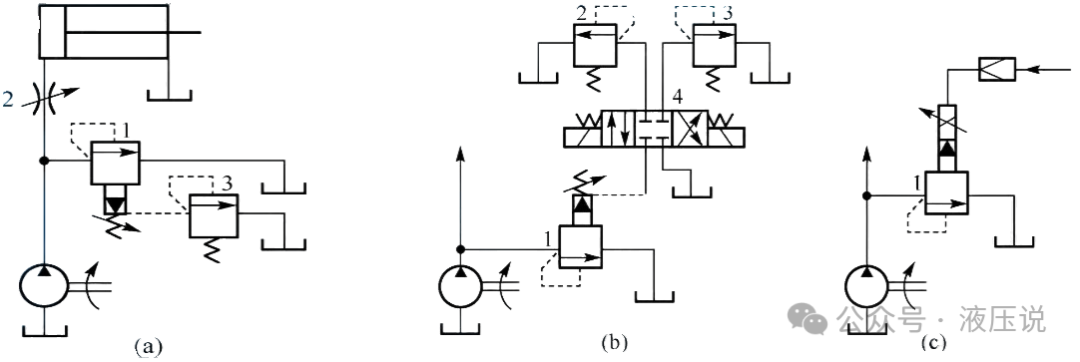

功能：调定并限制液压系统的压力，确保其恒定或不超过某个设定值。常用溢流阀实现调压功能。
2、减压回路
3、增压回路
功能：提高系统中局部油路的压力，使该部分压力远高于系统油源的压力。常见的增压回路有单作用增压回路，适用于间歇增压。

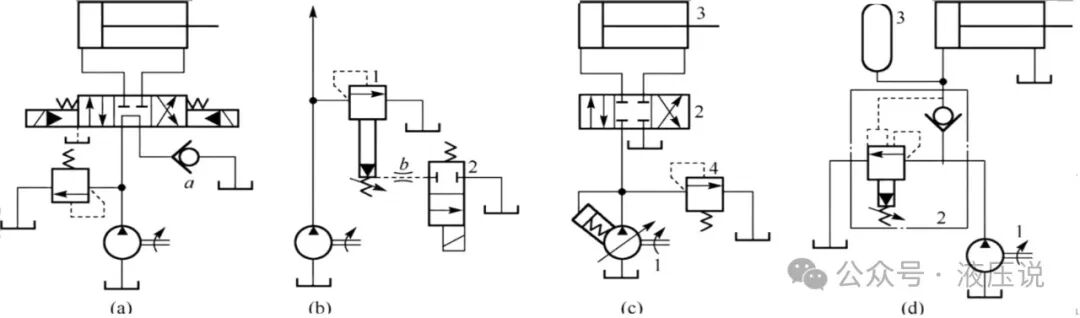

流量卸荷：通过蓄能器的保压卸荷回路实现。
功能：确保在执行元件不动或仅有微小位移时，液压系统能保持稳定的压力。其性能的主要指标为保压时间和压力稳定性。
功能：实现执行元件运动速度的无级调节。

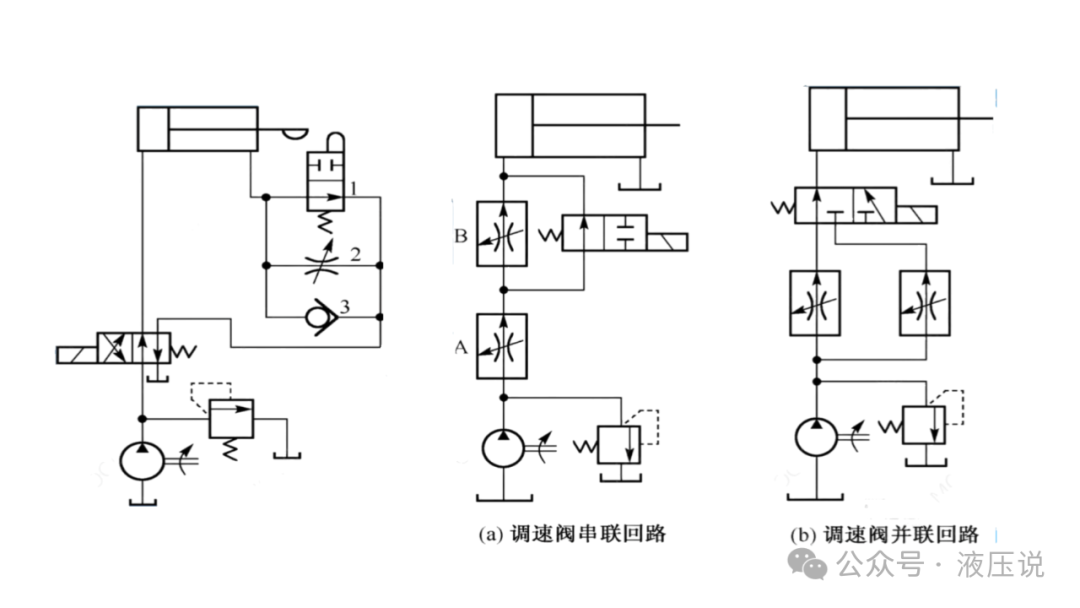

功能：用于切换执行元件的速度。根据进给速度的变化要求，速度换接回路具有平稳的换接过程。
通过采用换向阀（如二位四通、三位四通）来控制液压缸的运动方向，适用于双作用液压缸。
在液压系统中，如果一个油源给多个执行元件输送压力油，各个执行元件会因回路中的压力和流量相互影响，导致动作不协调。为了满足不同执行元件的协调运动要求，需要使用特殊的回路来实现预定动作。常见的多执行元件控制回路有：
功能：使两个以上执行元件按照预定的顺序进行动作。顺序回路分为压力控制和行程控制两种，常见的控制方式有顺序阀控制的顺序动作回路。
功能：保证多个执行元件在运动中具有相同的位移或速度，避免不同执行元件间的速度差异。
常见的同步回路实现方式包括：使用调速阀进行微调，使用分流-集流阀，使用同步缸或同步马达，使用串联执行元件或刚性连接结构；

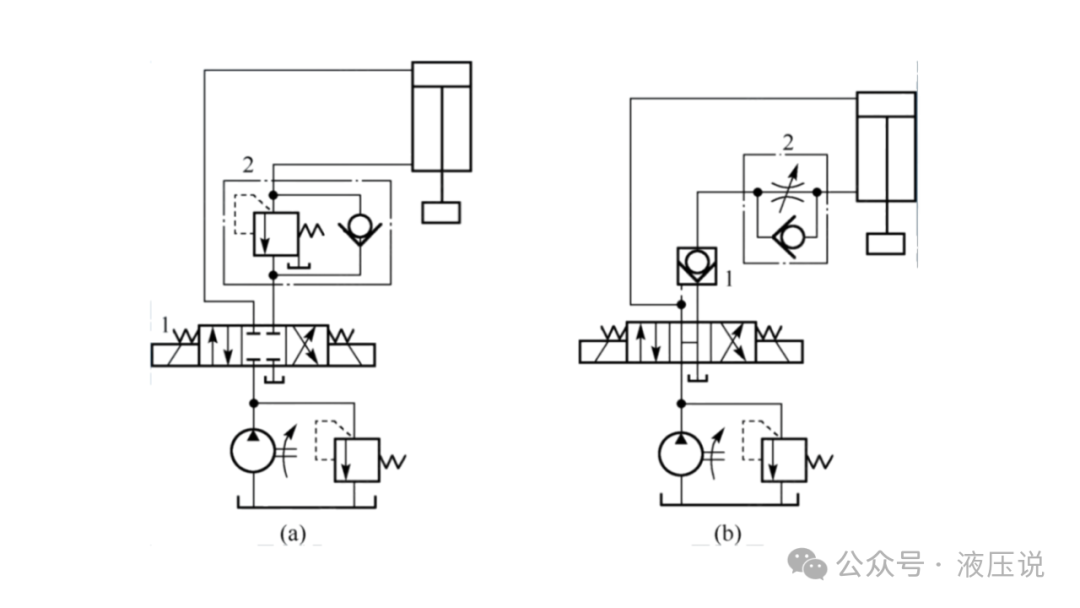

功能：确保执行元件在不工作时能够保持在既定位置，并防止由于外界因素导致的误动。
功能：将执行元件的进、回油路直接连通或接通油箱，使执行元件处于自由浮动状态。
功能：通过溢流阀使执行元件背压升高，从而达到制动效果。
4、限速补油回路
功能：当液压驱动车辆下坡时，通过外控型顺序阀进行限速，并通过单向阀补充油液。
